改造背景：

瑞阳制药204车间为冻干粉针车间，粒子检测系统为PMS尘埃粒子在线监测系统，粒子计数器型号为：RNET510；现场安装有13个粒子监测点，安装方式为分组串联。

改造要求：

1、监测系统软件更换为符合法规的中文版软件，界面友好，操作简洁，配置方便；

2、节省成本，计数器利旧，采用原有计数器；

3、计数器可以独立控制启停（包括计数器真空、电信号）。

改造难点：

PMS粒子计数器RNET510信号输出为非标准协议，如何准确采集该型号计数器各种信号，采集软件需要有针对的开发。

改造方案：

1、软件更换为耀智洁净室环境在线监测系统软件，数据采集可实时采集现有粒子计数器各种信号；

2、控制柜改造，计数器独立控制，信号线路重新铺设为每个计数器有单独的信号传输线路，单独控制粒子计数器供电；每个计数器单独配备真空电磁阀，可独立控制

每个计数器的真空启停。

改造效果：

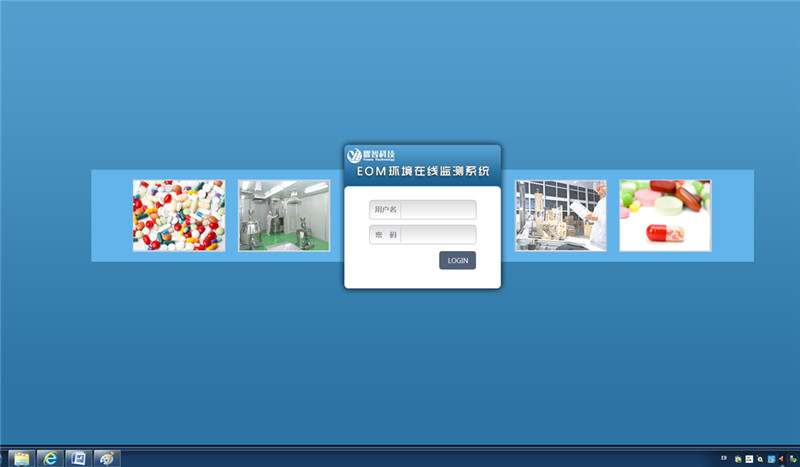

系统登录界面

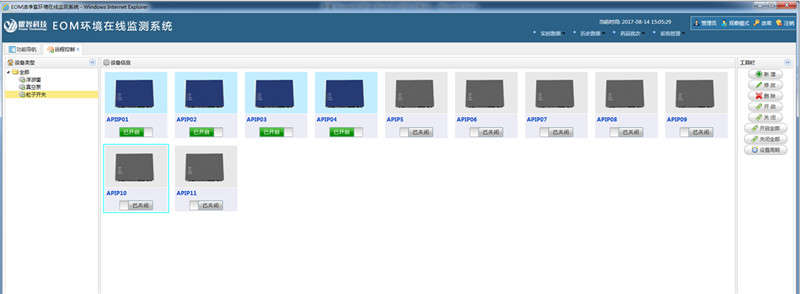

真空泵及粒子远程启停控制

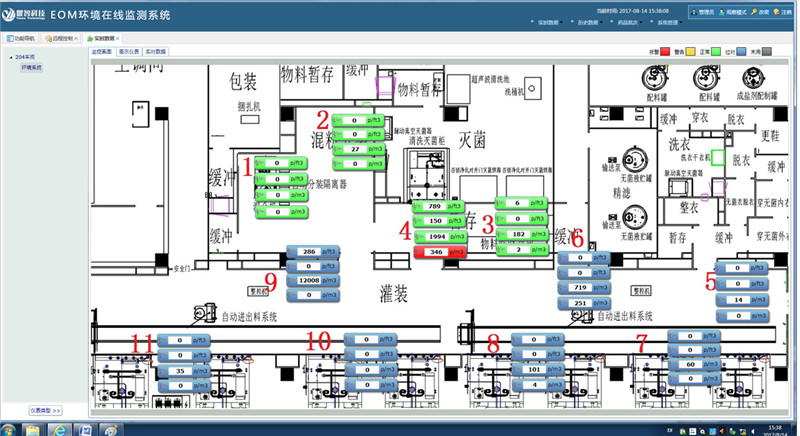

实施监测界面

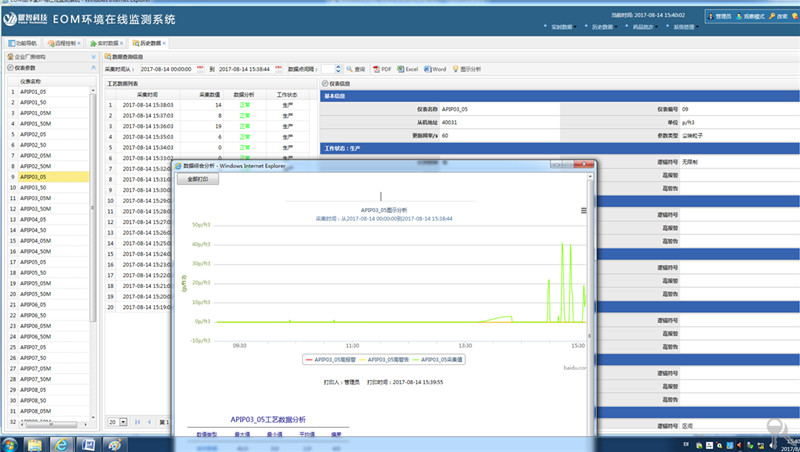

统计报表与曲线打印
